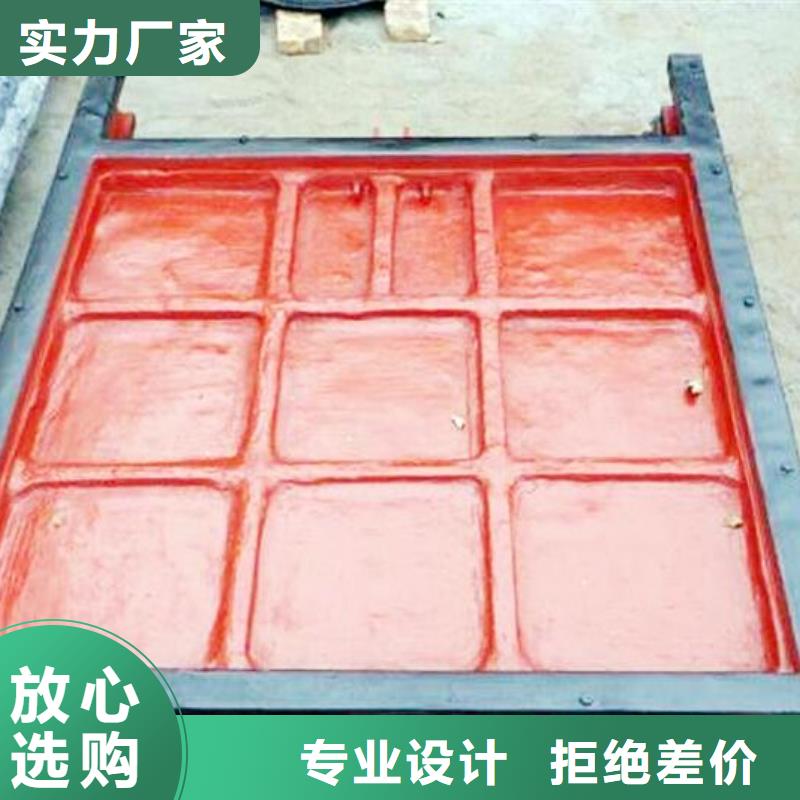

铸铁闸门_平板铸铁闸门材质实在



铸铁闸门使用与保养
1. 使用手动启闭机开启、关闭闸门时,用力应均匀,切勿用力过猛,以防损坏定位装置。
2.使用手电两用启闭机启闭闸门时应注意到:
a、用电动启闭机时应检查手摇柄是否脱离转轴,以免在启动是碰伤人员。
b、用手动启闭机时,应切断电源,将摇柄插入孔内摇动(或将电动装置上的电动标记切入到手动标志上去)。
c、每2-3个月对启闭机轴承、传动螺杆、螺母等加注1-2次润滑液,大保养时,应给轴承部分注满黄油。
d、每年需对闸门作一次尤其、防腐处理。

铸铁镶铜圆闸门订货须知:
1、①产品名称与型号②铸铁镶铜圆闸门口径③铸铁镶铜圆闸门材质及丝杆长度(闸门中心到启闭机高度)以便我们的为您正确选型。
2、若已经由设计单位选定的铸铁镶铜圆闸门型号,请按铸铁镶铜圆闸门型号直接向我司销售部订购。
3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们为您审核把关。

1、设计依据和计算方法 用途及特点： ☆主要用于水利水电、市政建设、给水排水、农用水利建设、污水处理等工程。 ☆防腐能力强，可在PH=6-8的流体酸碱中使用。☆闸门结构合理，便于安装、操作简单灵活，便于管理。 ☆主要适用正向受压止水，正常使用水头1-8m。根据用户需要可制造高水头闸门，zui高正向设计水头可达50m，反向水头可达20m。 ☆闸门关闭时设有锁紧，止动装置，在结构上采用机加工面硬止水，止水效果好，密封性极强，正常渗水量L1L/hm。 ☆规格齐全从0.20.266米。按闸门的结构形式分为：PZ型平面平板门和PGZ型平面拱形门，又可分为整体式和组装式两种形式。 ☆门体、门框由灰口铸铁（或球墨铸铁）制成，经过内应力，无变形。根据用户要求，止水面可采用镶铜或镶不锈钢等耐蚀材料精密加工制造。也可采用橡胶封水。安装说明： ☆闸门上下框设有固定块，可防止闸板在运输吊装等过程中滑出，安装凝固后（使用前）应先卸掉上闸框的固定块和下框紧回螺栓，方可启动。 ☆闸门安装采用整体安装，将闸板与闸框的封水间隙调到0.3mm以下后，进行二期浇注。在浇注混凝土时，必须保证闸门闸框处于铅垂状态。流进闸板、闸框、楔铁、挡板间隙中的灰浆必须，防止灰浆凝固后影响闸门启闭。 ☆闸门启闭时，应注意闸板的上下极限位置，以免损坏闸门或启闭机。闸门在启闭过程中应检查闸门升降有无卡阻。 ☆闸板与闸框为偶件配合，在多组运输和安装时，切勿切换。 1.1设计依据 水工建筑物金属结构焊接技术规范SDZ008-84水工金属结构防腐蚀规范SLl052007 江苏省水利工程铸铁闸门设计制造安装验收规范DB32/T1712-2011水利水电工程启闭机制造、安装及验收规范DL/T501894水利水电工程启闭机设计规范SL41-93碳素结构钢（GB/T700） 铸铁尺寸公差与机械加工余量（GB/T6414）灰铸铁件（GB/T9439）铸造铜合金技术条件GB1176 形状和位置公差未注公差值（GB/T1184）铸件重量公差（GB/T11351）整体铸铁法兰（GB/T17241.6）铸铁管法兰技术条件（GB/T17241.7）铸铁管法兰技术条件（GB/T17241.7）1.2计算方法 铸铁闸门的结构技术体系，采用平面体系、容许应力方法进行计算上海申弘阀门有限公司主营阀门有：减压阀(气体减压阀,可调式,波纹管减压阀,活塞式减压阀,,先导式减压阀,空气减压阀,氮气减压阀,水用减压阀,自力式减压阀,)、、、、、、、止回阀、、、放料阀、隔膜阀、旋塞阀、柱塞阀、、调节阀、疏水阀、、排污阀、排气阀、排泥阀、气动阀门、电动阀门、高压阀门、中压阀门、低压阀门、、、衬胶阀门、衬氟阀门。 2、闸门基本资料 2.1闸门参数及材料表1）参数孔口尺寸（宽高）25002000闭门水头：6.00m启门水头：6.00mzui大水头差：6.00m压块数量：4块横筋布置：3横筋、均布竖筋布置：4竖筋、均布2）主要材料序号名称材料型号1门板铸铁HT200灰铸铁2门框铸铁HT200灰铸铁3导轨铸铁镶铜HT200灰铸铁Zcusnspb5zn/54密封座铜合金Zcusnspb5zn/55紧固件不锈钢1Cr136吊座铸钢ZG270-5007吊板铸钢ZG270-5008吊轴碳钢45# 2.2荷载状态 按照标书要求，闸门闭门水头6.00米，启门水头6.00米（闸门后无水），闸门zui高挡水头6.00米（闸门后无水）。 2.3容许应力灰铸铁：HT-200抗拉强度：[]=200MPa 轴心抗压和弯曲抗压：[a]=110MPa弯曲抗压：[w]=30MPa抗剪强度：[]=20MPa局部承压：[cd]=120Mpa局部接头承压：[cj]=40Mpa弹性模量：135000MP 3、计算 3.1荷载1）总水压力 a)平板门水压力静水压力 P=1/2（2Hs-h）hBzs=280（KN）P水平压力； Hs上游水头；Hs=6.00mh孔口止水高度；h=2.15mBzs孔口止水宽度；Bzs=2.65m水密度；淡水=10（kN/m3）b）启门瞬间提门动水压力 规范规定高水头下经常动水操作或经常局部开启的工作闸门，设计时应考虑闸门各部件承受不同程度的动力荷载，动力系数取值范围为1.0～1.2。闸门属低水头并且不经常局部开启，因此动力系数取小值1.0。 3.2面板计算 按四边固定的弹性薄板承受均布荷载与本文相关的论文有：油气改革拉升阀门行业



铸铁闸门防腐处理质量检查
 钢闸门防腐处理的每道工序完成后，必须进行严格的质量检查，合格后方可进行下一道工序的施工，检查标准为设计要求或规范规定。

4.1表面处理（喷砂）
 一般喷砂处理后，表面清洁度达到Sa2.5级，可用对比照片检查；表面粗糙度数值达到40-70μm，用专用量具或样块检测。

4.2喷锌
 外观质量目测检查，镀层表面应均匀无杂物、起皮、鼓泡、孔洞、凹凸不平、粗颗粒、掉块及裂纹等缺陷。
 镀层附着力用划网络格法检查，具体操作按规范（DL/T5018-94）执行。镀层厚度一般为120-250μm，用磁性测厚仪测定，测点合格率不得低于85%。
